三、泳道流程图绘制方法
1.填写流程说明稿

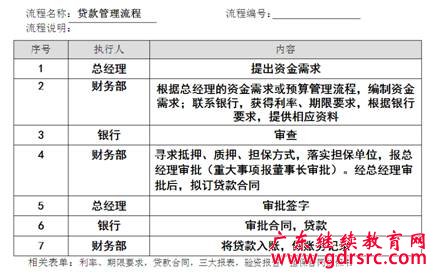

填写流程说明稿是泳道流程图绘制的第一步，是通过流程工作底稿列示流程中的活动环节及相关责任人，如图1所示：
图1 流程说明稿

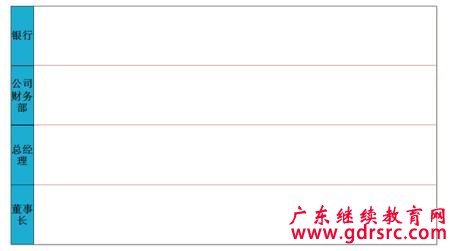

通常而言，绘制泳道时的技巧是将企业外部的工作往上放、企业内部的工作往下放，职位低的人往上放、职位高的人往下放，这样可以避免连线交叉，如图2所示：
图2 绘制泳道
泳道绘制时是根据流程工作底稿中的部门进行列示，泳道数量是根据部门数量控制的。
3.画出动作和表单

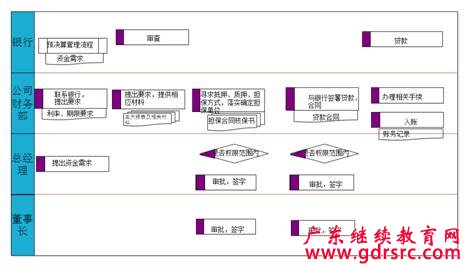

将活动环节写出来，暂时无须考虑逻辑关系及是否美观，如图3所示：
图3 画出动作和表单

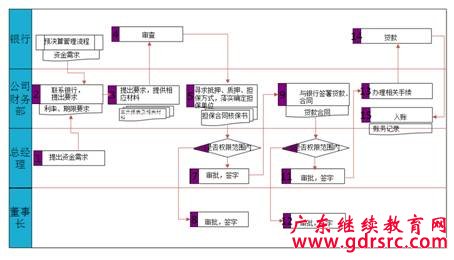

对第三步列出的所有活动环节进行编号，以便用箭头联系逻辑关系，如图4所示：
图4 将活动编号并连线

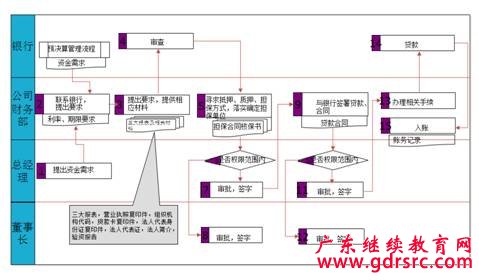

绘制流程图的第五步是将版面调整得美观、整洁一些，包括：流程步骤的走向尽量从下到上、从左到右，调整框、泳道、大小、字体、对齐方式等，尽量减少交叉。除此之外，还要做一些补充问题，即补充说明，如三大报表的具体名称等，如图5所示：
图5 调整版面、添加标注
